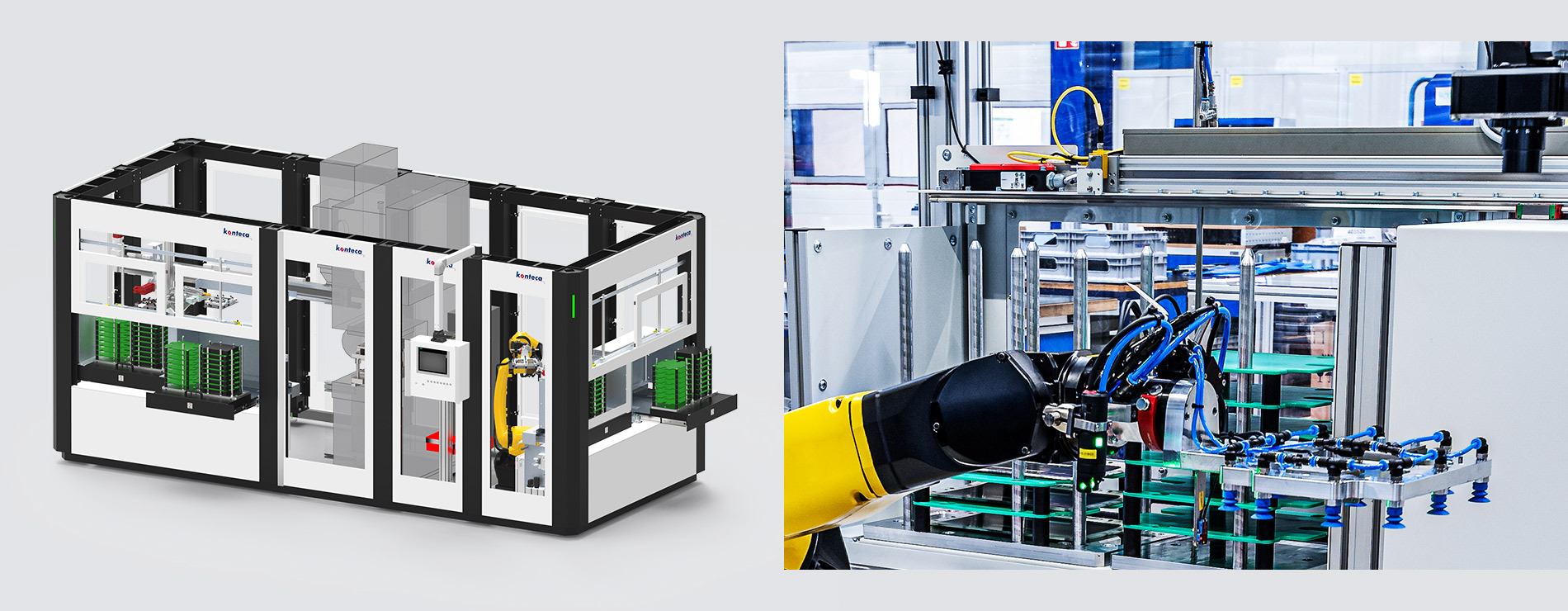

Roboterzelle zum vollautomatisches Lochen von 2D-Folien

Anlage zum vollautomatischen Lochen von Hardcoat-Folien

Werkstück:
2D-Hardcoat-Folien aus Polycarbonat mit einseitiger Schutzfolie
Aufgabe:
Es soll eine Anlage zum vollautomatischen Lochen von Folien im 3-Schicht-Betrieb entwickelt und gebaut werden.
Lösung:
In einer Roboterzelle läuft der gesamte Bearbeitungsprozess vollautomatisch ab. Ein Roboter entnimmt die Folien einzeln, führt mittels Kameraunterstützung eine Lagekorrektur aus und legt die Folien in eine Presse ein. Die gestanzten Folien werden von einem unabhängigen Linearhandling aus der Presse entnommen und in einer weiteren Stapelbox abgelegt. Bestückung und Entnahme erfolgen durch den Werker über Schubladenmagazine. Der Produktionsablauf im Inneren der Zelle wird hierbei nicht gestört.
Kundennutzen:
Hohe Ausbringungsmenge und kurze Amortisationsdauer durch kurze Taktzeit, schnelle Rüstzeiten bei Produktwechsel, störungsfreies Be- und Entladen der Anlage und extrem lange Beladungsintervalle. Bestmögliche Bedingungen in Bezug auf Sauberkeit und Genauigkeit.
Werkstück:

2D-Hardcoat-Folien aus Polycarbonat mit einseitiger Schutzfolie

Aufgabe:

Es soll eine Anlage zum vollautomatischen Lochen von Folien im 3-Schicht-Betrieb entwickelt und gebaut werden.

Lösung:

In einer Roboterzelle läuft der gesamte Bearbeitungsprozess vollautomatisch ab. Ein Roboter entnimmt die Folien einzeln, führt mittels Kameraunterstützung eine Lagekorrektur aus und legt die Folien in eine Presse ein. Die gestanzten Folien werden von einem unabhängigen Linearhandling aus der Presse entnommen und in einer weiteren Stapelbox abgelegt. Bestückung und Entnahme erfolgen durch den Werker über Schubladenmagazine. Der Produktionsablauf im Inneren der Zelle wird hierbei nicht gestört.

Kundennutzen:

Hohe Ausbringungsmenge und kurze Amortisationsdauer durch kurze Taktzeit, schnelle Rüstzeiten bei Produktwechsel, störungsfreies Be- und Entladen der Anlage und extrem lange Beladungsintervalle. Bestmögliche Bedingungen in Bezug auf Sauberkeit und Genauigkeit.

Verwendete Konteca Produkte

Link zu: konteca-ground-cell

konteca-ground-cell

Mehr erfahren

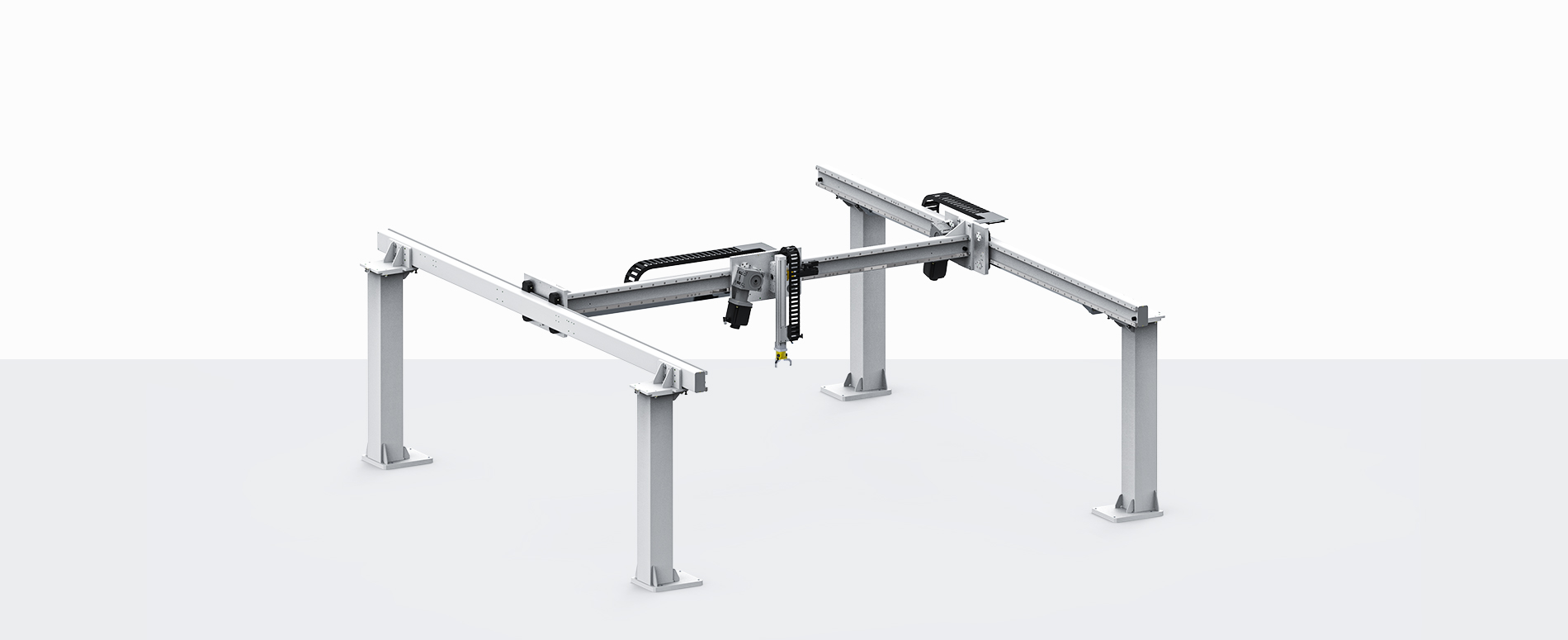

Link zu: konteca-xy und -xyz-portals
