Mobile Mensch-Roboter-Kollaboration

  • Grundlegend besteht die konteca-floor-cell aus vier verschiedenen Zellenmodulen, Bodengruppen, Säulen, Türen, Doppeltüren oder Füllungen und Verbindern, welche individuell kombiniert werden können und so zu einer Zelle zusammenwachsen
  • Durch das Rastermaß von nur 50 mm bei Türen, Füllungen und Verbindern sind die vielfältigsten Kombinationen möglich und es muss nicht auf Symmetrie o. ä. geachtet werden
  • Möglichkeiten zur Leitungsverlegung in der Bodengruppe, in der Säule und im oberen Verbinder der konteca-floor-cell erlauben eine flexible Versorgung aller Verbraucher, egal mit welchem Medium
  • Die Bodengruppen sind mit Gitterrosten ausgelegt, um die Arbeitssicherheit zu gewährleisten
  • Magnetische Sicherheitszuhaltungen in Kombination mit zusätzlichen Magneten von gemeinsam 1.300 N zum Verriegeln der Türen garantieren die Einhaltung der Vorgaben für trennende Schutzeinrichtungen laut Maschinenrichtlinie. Füllungen werden mit unverlierbaren Schrauben angebracht und erfüllen so ebenfalls die Anforderungen der Maschinenrichtlinie
  • Die konteca-floor-cell kann mit Robotern, Speichern, Zuführungen und Prozessmodulen ausgestattet werden, die als Komponenten in die Zelle gesetzt werden können, ohne Anpassungen an der Konstruktion vornehmen zu müssen
  • Präzisions-Maschinenschuhe garantieren eine genaue Ausrichtung
  • Gute Einsicht in den Prozess durch große Sichtfenster
  • Die stabile Rahmenbauweise erlaubt den innerbetrieblichen Transport mittels Stapler oder Transportkran. Die Standardhöhe von 2.390 mm ist für den Lkw Transport mit Standardaufbau ausgelegt
  • Die konteca-floor-cell kann Stand-alone oder im Anlagenverbund eingesetzt werden

Einsatzgebiete:

  • Be- und Entladen
  • Montieren
  • Prüfen
  • Sortieren

Einsatzgebiete:

  • Be- und Entladen
  • Montieren
  • Prüfen
  • Sortieren

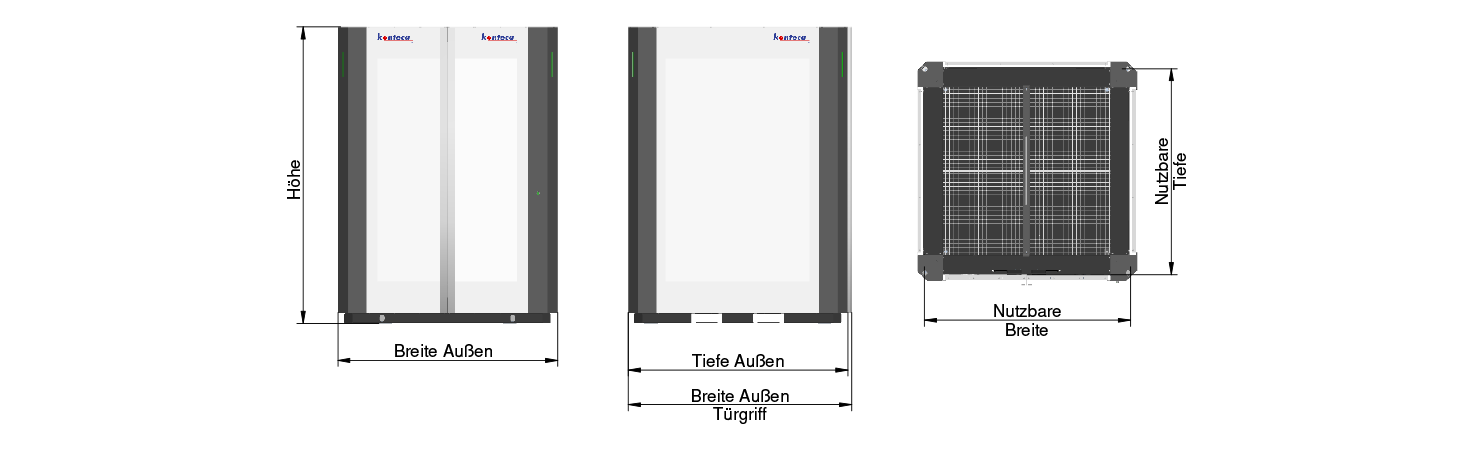

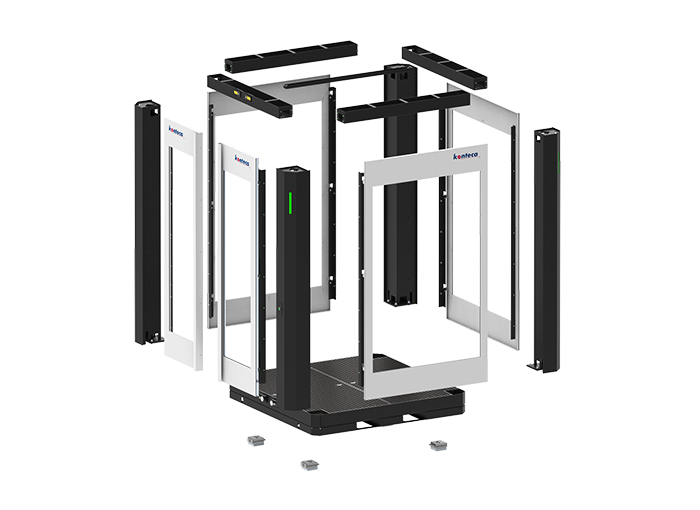

1Beleuchtungsmodul
2Säule mit integrierter Statusleuchte
3Bodengruppe mit Gitterrost
4Füllung mit unverlierbaren Schrauben
5Träger Tür
6Träger Füllung
7Tür rechts
8Tür links
9Präzisions-Maschinenschuhe
1
2
3
4
5
6
7
8
9
1

Beleuchtungsmodul

2

Säule mit integrierter Statusleuchte

3

Bodengruppe mit Gitterrost

4

Füllung mit unverlierbaren Schrauben

5

Träger Tür

6

Träger Füllung

7

Tür rechts

8

Tür links

9

Präzisions-Maschinenschuhe

1Beleuchtungsmodul
2Säule mit integrierter Statusleuchte
3Bodengruppe mit Gitterrost
4Füllung mit unverlierbaren Schrauben
5Träger Tür
6Träger Füllung
7Tür rechts
8Tür links
9Präzisions-Maschinenschuhe
1
2
3
4
5
6
7
8
9
1

Beleuchtungsmodul

2

Säule mit integrierter Statusleuchte

3

Bodengruppe mit Gitterrost

4

Füllung mit unverlierbaren Schrauben

5

Träger Tür

6

Träger Füllung

7

Tür rechts

8

Tür links

9

Präzisions-Maschinenschuhe

1
2
3
4
5
6
7
8
9
1

Beleuchtungsmodul

2

Säule mit integrierter Statusleuchte

3

Bodengruppe mit Gitterrost

4

Füllung mit unverlierbaren Schrauben

5

Träger Tür

6

Träger Füllung

7

Tür rechts

8

Tür links

9

Präzisions-Maschinenschuhe

1Beleuchtungsmodul
2Säule mit integrierter Statusleuchte
3Bodengruppe mit Gitterrost
4Füllung mit unverlierbaren Schrauben
5Träger Tür
6Träger Füllung
7Tür rechts
8Tür links
9Präzisions-Maschinenschuhe

Optionen

  • Schalter zum Anfordern und Quittieren der Türen direkt an jeder Tür
  • Beleuchtungsmodule zur besseren Ausleuchtung in der Zelle
  • Bei nachlaufenden Prozessen erfolgt eine Umrüstung der Sicherheitszuhaltung auf mechanische Zuhaltung
  • Zellendach und Farbfilter seitlich, z. B. zur Abschottung von Fremdlicht bei visuellen Prozessen
  • Schaltschrankmodul in der Zelle integriert
  • Kabelführungssäulen zur Verlegung größerer Leitungsmengen nach oben

konteca-floor-cell Varianten

Konfigurieren Sie Ihre individuelle Zelle aus ausgewählten, standardisierten Modulen

Durch die einzigartige Konfigurierbarkeit der konteca-floor-cell ergeben sich ein Vielzahl von Möglichkeiten

konteca-floor-cell Varianten

Konfigurieren Sie Ihre individuelles floor-cell-system aus ausgewählten, standardisierten Modulen

Durch die einzigartige Konfigurierbarkeit der konteca-floor-cell ergeben sich ein Vielzahl von Möglichkeiten

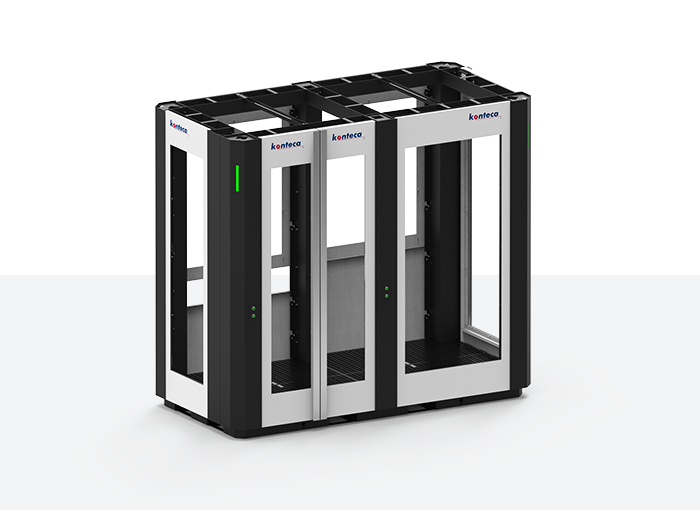

Reihenzelle

Aneinanderreihen von mehreren Einzelzellen durch den Einsatz von Mittelsäulen. Durch Einbauen von weiteren Eckvarianten, wie z. B. Innenecken sind auch Kombinationen mit Versatz möglich.

Blockzelle

Die Blockzelle ist eine Erweiterung der Reihenzelle in die Tiefe durch den Einsatz von Mittelsäulen in der zweiten Ebene.

Trennbare Zellen

Durch den Einsatz von trennbaren Eck- oder Mittelsäulen, können die Zellenvarianten für den Transport getrennt werden.

Es ergibt sich so eine optimale Ausnutzung des Lkw und der interne Transport wird erleichtert. Dabei verbleiben alle Komponenten an ihrem Montageplatz, was beim Wiederaufbau eine schnellere Wiederinbetriebnahme ermöglicht.

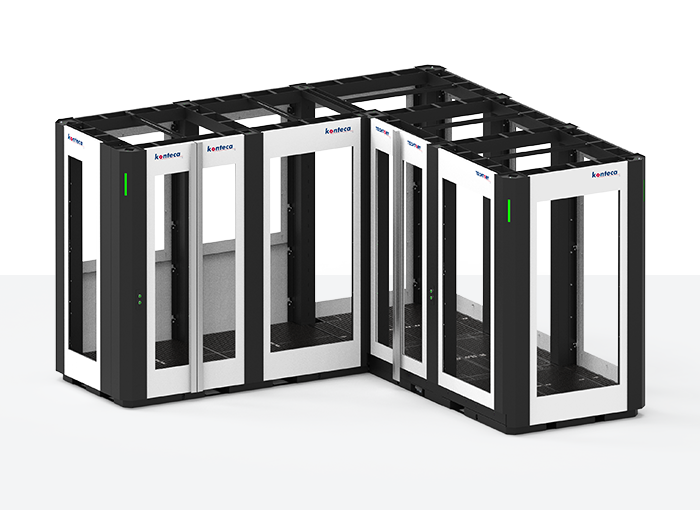

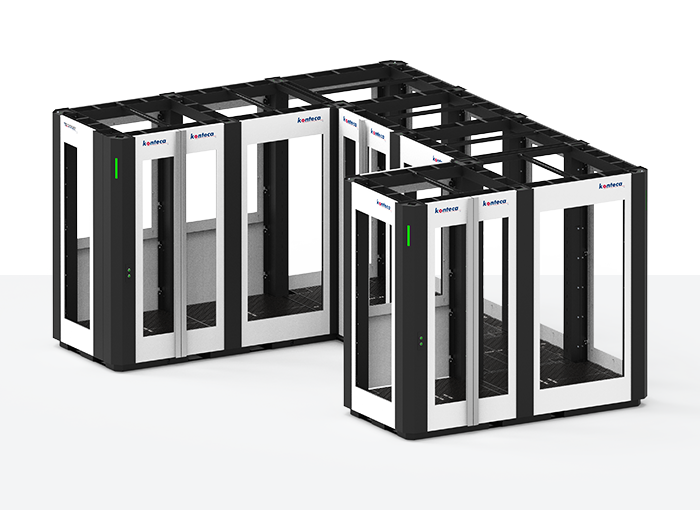

Winkelzellen

Anordnung der Komponenten durch Einsatz von Innenecksäulen zu einer U- oder L-Anordnung.

Speziell bei diesen Variante sind die trennbaren Säulen von großer Bedeutung, für die Verlagerung zum Einsatzort.
