konteca-table-cell

konteca-table-cell

Mobile Mensch-Roboter-Kollaboration

  • Grundlegend besteht die konteca-table-cell aus verschiedenen Zellenmodulen, Säulen, Türen, Doppeltüren oder Füllungen und Verbindern, welche individuell kombiniert werden können und so zu einer Zelle zusammenwachsen
  • Durch das Rastermaß von nur 50 mm bei Türen, Füllungen und Verbindern sind die vielfältigsten Kombinationen möglich und es muss nicht auf Symmetrie o. ä. geachtet werden
  • Durch die ergonomische Höhe des Tisches kann die konteca-table-cell auch für teilautomatisierte Prozesse eingesetzt werden, wo z. B. der Werker das Be- und Entladen übernimmt
  • Magnetische Sicherheitszuhaltungen in Kombination mit zusätzlichen Magneten von gemeinsam 1.300 N zum Verriegeln der Türen garantieren die Einhaltung der Vorgaben für trennende Schutzeinrichtungen laut Maschinenrichtlinie. Füllungen werden mit unverlierbaren Schrauben angebracht und erfüllen so ebenfalls die Anforderungen der Maschinenrichtlinie
  • Die konteca-table-cell kann mit Robotern, Speichern, Zuführungen und Prozessmodulen ausgestattet werden, die als Komponenten in die Zelle gesetzt werden, ohne Anpassungen an der Konstruktion vornehmen zu müssen
  • Gute Einsicht in den Prozess durch große Sichtfenster
  • Die stabile Rahmenbauweise erlaubt den innerbetrieblichen Transport mittels Stapler oder Transportkran
  • Der Grundrahmen wird als Schweißkonstruktion ausgeführt, was zu einer höheren Steifigkeit beiträgt
  • Schaltschrank, Pneumatikverteilung usw. sind im unteren Teil der konteca-table-cell untergebracht
  • Die Standardhöhe ist für den Lkw Transport mit Standardaufbau ausgelegt
  • Die konteca-table-cell kann Stand-alone oder im Anlagenverbund eingesetzt werden

Einsatzgebiete:

  • Be- und Entladen
  • Montieren
  • Prüfen
  • Sortieren

Einsatzgebiete:

  • Be- und Entladen
  • Montieren
  • Prüfen
  • Sortieren

Einsatzgebiete:

  • Be- und Entladen
  • Montieren
  • Prüfen
  • Sortieren

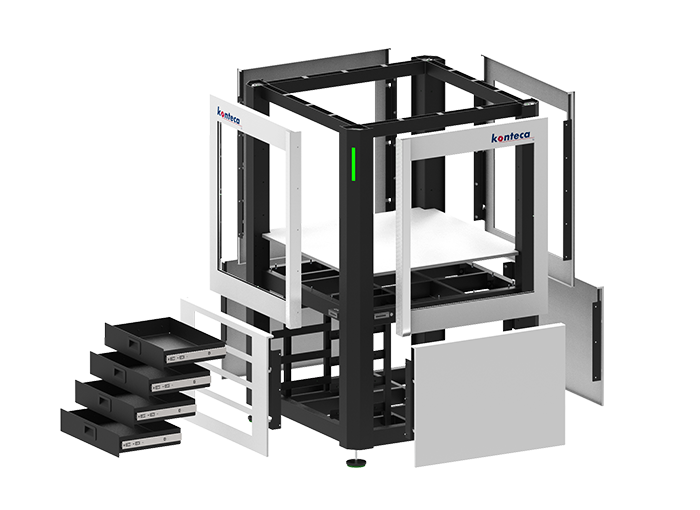

1Grundrahmen
2Tür
3Füllung
4Schubladen
1
2
3
4
1

Grundrahmen

2

Tür

3

Füllung

4

Schubladen

1Grundrahmen
2Tür
3Füllung
4Schubladen
1
2
3
4
1

Grundrahmen

2

Tür

3

Füllung

4

Schubladen

1
2
3
4
1

Grundrahmen

2

Tür

3

Füllung

4

Schubladen

1Grundrahmen
2Tür
3Füllung
4Schubladen

Optionen

  • Schalter zum Anfordern und Quittieren der Türen direkt an jeder Tür
  • Die Zelle kann trennbar ausgeführt werden, um eine optimale Ausnutzung des Lkws und des internen Transports zu erreichen. Dabei verbleiben alle Komponenten an ihrem Montageplatz, was beim Wiederaufbau eine schnellere Wiederinbetriebnahme ermöglicht
  • Beleuchtungsmodule zur besseren Ausleuchtung in der Zelle
  • Bei nachlaufenden Prozessen erfolgt eine Umrüstung der Sicherheitszuhaltung auf mechanische Zuhaltung
  • Zellendach und Farbfilter seitlich, z. B. zur Abschottung von Fremdlicht bei visuellen Prozessen
  • Schaltschrankmodul in der Zelle integriert
  • Kabelführungssäulen zur Verlegung größerer Leitungsmengen nach oben
