Werkstück: |
Ringe, Flansche |
Aufgabe: |
In einem Rundtaktspeicher sollen unterschiedliche Werkstücke in hoher Anzahl gespeichert werden. Die Bestückung soll von Hand, die Entnahme mittels Roboter erfolgen. |
Lösung: |

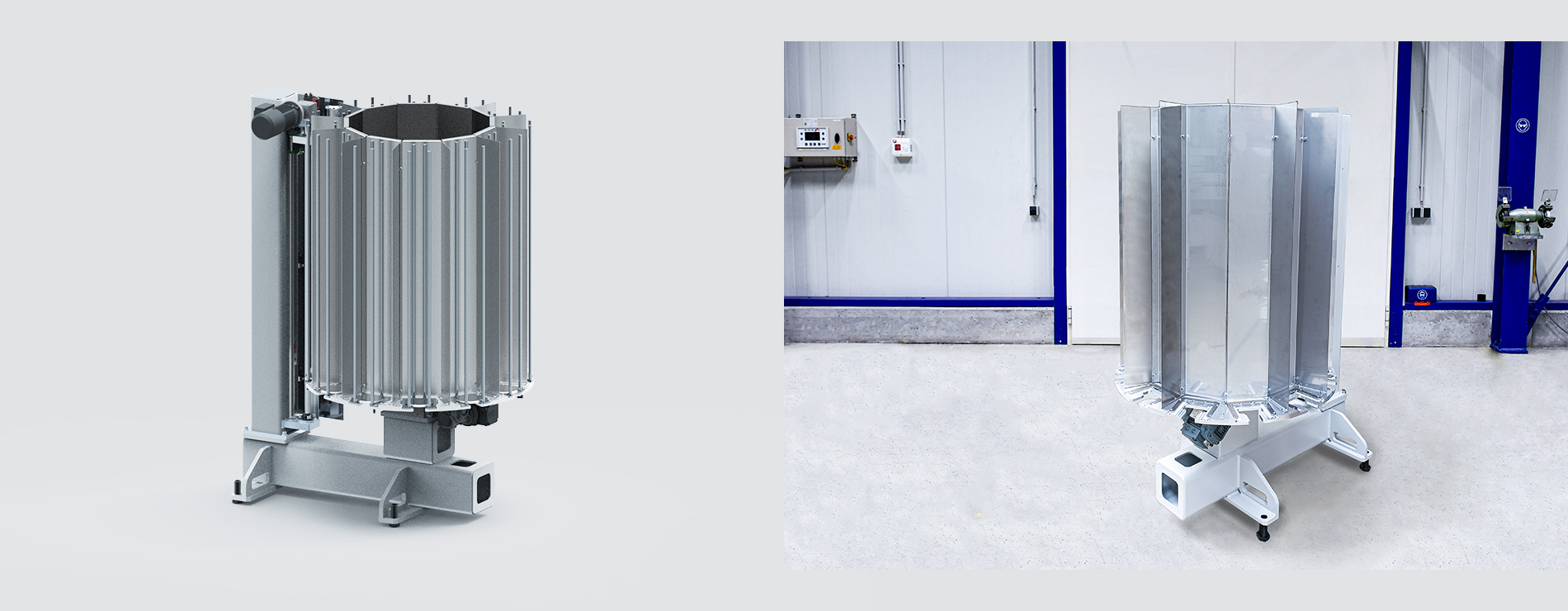

In einem Rundtaktspeicher mit insgesamt 12 Magazinen lassen sich je nach Bauteilabmessungen bis zu 850 Teile einlegen. Poka-Yoke-Elemente (Stangen am Außendurchmesser) sichern die Lagerichtige Position. Die verschiedenen Bauteilvarianten können ohne Rüstvorgang verarbeitet werden, es erfolgt eine Umschaltung mittels digitaler Schnittstelle.
Das Bestücken erfolgt durch den Werker, die Entnahme und Weitergabe übernimmt ein 6-Achsroboter. Eine Hubeinheit sorgt dafür, dass sich die Abnahmeposition stets auf gleicher Höhe befindet. |
Kundennutzen: |
Hohe Aufnahmekapazität, automatisches erkennen leerer Felder, Bauteilaufnahmen mit Verdrehsicherung, Hubeinheit mit robuster Lineartechnik |
Ringe, Flansche
In einem Rundtaktspeicher sollen unterschiedliche Werkstücke in hoher Anzahl gespeichert werden. Die Bestückung soll von Hand, die Entnahme mittels Roboter erfolgen.
In einem Rundtaktspeicher mit insgesamt 12 Magazinen lassen sich je nach Bauteilabmessungen bis zu 850 Teile einlegen. Poka-Yoke-Elemente (Stangen am Außendurchmesser) sichern die Lagerichtige Position. Die verschiedenen Bauteilvarianten können ohne Rüstvorgang verarbeitet werden, es erfolgt eine Umschaltung mittels digitaler Schnittstelle.
Das Bestücken erfolgt durch den Werker, die Entnahme und Weitergabe übernimmt ein 6-Achsroboter. Eine Hubeinheit sorgt dafür, dass sich die Abnahmeposition stets auf gleicher Höhe befindet.
Hohe Aufnahmekapazität, automatisches erkennen leerer Felder, Bauteilaufnahmen mit Verdrehsicherung, Hubeinheit mit robuster Lineartechnik
