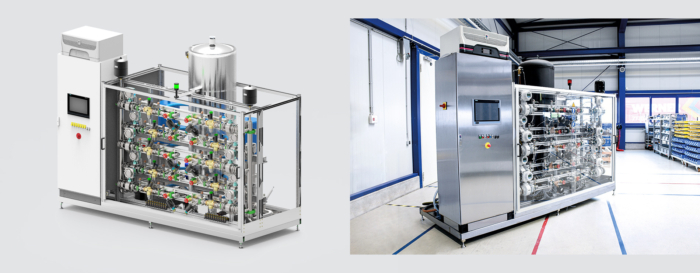

Dauertest Prüfstand für Druckminderer

Dauertest Prüfstand Druckminderer

Werkstück:	Druckminderer mit Messing-, Rotguss- oder Edelstahlgehäuse der Baugrößen DN 10 bis DN 50
Aufgabe:	Entwicklung und Bau eines Prüfstands zur Überprüfung der Dauergebrauchstauglichkeit von Druckminderern.
Lösung:	Der Prüfplatz ist für die automatische Dauertestprüfung von Druckminderen ausgelegt. Hierfür werden die verschiedenen Druckminderer über produktspezifische Adapter manuell vom Werker in den Prüfkreislauf des Prüfstandes eingebaut und mit Hilfe einer Pumpe mit Druck beaufschlagt. Dabei werden der Durchfluss sowie der Druck vor und nach dem Druckminderer aufgezeichnet. Es können 10 Druckminderer gleichzeitig getestet werden. Die Bedienung erfolgt über eine SPS mit bedienerfreundlicher Visualisierung. Der Prüfplatz ist mit Schiebe-Schutztüren gegen Zugriff gesichert. Als Prüfmedium dient Leitungswasser mit einer Temperatur von bis zu 90° C.
Kundennutzen:	10 Prüfstrecken, zwei separate Pumpen, Automatischer Prüfablauf, bedienerfreundliche Visualisierung der wichtigsten Informationen sowie diverser Parameter wie Durchfluss und Druck der einzelnen Prüfstrecken sowie Zustand der Ventile, Temperatur des Wassertanks, etc., eingebauter Filter (100 µm), diverse Anschlussadapter aus VA, obere Abdeckung als Spritzschutz mit Wärmeabführfunktion, Ausführung der elektrischen Anlage nach Schutzart IP65, erfüllt alle Anforderungen der EN 1567 – 8.2.4, automatische Erzeugung der Prüfprotokolle

Werkstück:

Druckminderer mit Messing-, Rotguss- oder Edelstahlgehäuse der Baugrößen DN 10 bis DN 50

Aufgabe:

Entwicklung und Bau eines Prüfstands zur Überprüfung der Dauergebrauchstauglichkeit von Druckminderern.

Lösung:

Der Prüfplatz ist für die automatische Dauertestprüfung von Druckminderen ausgelegt.

Hierfür werden die verschiedenen Druckminderer über produktspezifische Adapter manuell vom Werker in den Prüfkreislauf des Prüfstandes eingebaut und mit Hilfe einer Pumpe mit Druck beaufschlagt. Dabei werden der Durchfluss sowie der Druck vor und nach dem Druckminderer aufgezeichnet. Es können 10 Druckminderer gleichzeitig getestet werden.

Die Bedienung erfolgt über eine SPS mit bedienerfreundlicher Visualisierung. Der Prüfplatz ist mit Schiebe-Schutztüren gegen Zugriff gesichert.

Als Prüfmedium dient Leitungswasser mit einer Temperatur von bis zu 90° C.

Kundennutzen:

10 Prüfstrecken, zwei separate Pumpen, Automatischer Prüfablauf, bedienerfreundliche Visualisierung der wichtigsten Informationen sowie diverser Parameter wie Durchfluss und Druck der einzelnen Prüfstrecken sowie Zustand der Ventile, Temperatur des Wassertanks, etc., eingebauter Filter (100 µm), diverse Anschlussadapter aus VA, obere Abdeckung als Spritzschutz mit Wärmeabführfunktion, Ausführung der elektrischen Anlage nach Schutzart IP65, erfüllt alle Anforderungen der EN 1567 – 8.2.4, automatische Erzeugung der Prüfprotokolle
