Portale sind für lange Verfahrwege und höchste Geschwindigkeiten in Anwendungen mit großer Wiederholpräzision ausgelegt
- Hohe Genauigkeit durch steife Konstruktion
- In der Länge frei konfigurierbar
- Mit einem 2- oder 3-Achs-Portal lassen sich verschiedenste Anwendungen im Raum realisieren und dies über große Entfernungen, ohne separate Förderstrecken oder ähnliches installieren zu müssen
- In Kombination mit z.B. einer Werkzeugmaschine können Taktzeitparallele Aufgaben in separaten Anlagenteilen umgesetzt werden. Mit einem 3-Achs-Portal können z.B. die gefertigten Teile bei Montageprozessen eingelegt und weitertransportiert werden
- Laufruhig durch einstellbare Präzisionsführungen
- Energieführungen können direkt eingebaut werden
- Anbindung über massive Stahlbausäulen
- Schmutzempfindliches Rollenführungssystem mit hohen Tragzahlen
- Antriebskombination: Servomotor / Getriebe / Zahnritzel
Optionen:
- Teilbar für längere Verfahrwege
- Individuelle Lackierung
- Weitere Bewegungsachsen unterhalb der Horizontalachse anbaubar
- Einsatz von individuellen Greifsystemen
- Integration einer Zentralschmierung
- Mediendurchführung: elektrisch / pneumatisch / hydraulisch

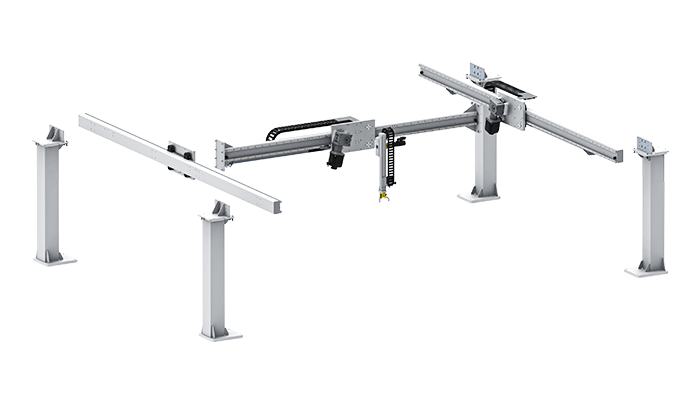

| 1 | X-Achse | |
| 2 | Y-Achse | |
| 3 | Z-Achse | |
| 4 | Stativ | |
| 5 | Antriebsmotor | |
1
2
3
4
5
1
X-Achse
2
Y-Achse
3
Z-Achse
4
Stativ
5
Antriebsmotor
| 1 | X-Achse | |
| 2 | Y-Achse | |
| 3 | Z-Achse | |
| 4 | Stativ | |
| 5 | Antriebsmotor | |
1
2
3
4
5
1
X-Achse
2
Y-Achse
3
Z-Achse
4
Stativ
5
Antriebsmotor
1
2
3
4
5
1
X-Achse
2
Y-Achse
3
Z-Achse
4
Stativ
5
Antriebsmotor
Technische Eigenschaften
| Achshöhe | 1,5 m – 3 m |
| Werkstückgewicht | bis 30 kg |
| Verfahrgeschwindigkeit | 1,6 m/s |
